今天的工业系统中包含了大量的电气元件和设备，从多氯联苯电路板和传感器到驱动器和电机，再到工业计算机、电气柜，甚至生产线和机器它们通常需要相互连接才能协同工作。在这个过程中，各种类型的工业连接器其实扮演着非常重要的角色。

不要低估了工业连接器，尽管它的体积很小，但它所包含的技术本身并不简单。一方面，电气连接的可靠性直接决定了设备系统的性能。另一方面，面对不同类型的应用场景，分类工业连接器也是极其复杂的。

I工业连接器的定义和分类
首先，从工业连接器的定义和分类入手，讨论了连接器产品型号命名的基本规则。

任何电气系统都必须传输电流作为信号或能量的载体，从一个导体通过导体和导体之间的接触到另一个导体。导体与导体之间的这种接触称为电接触，而完成这种电接触任务的就是连接器。它将涵盖“电源”、“信号”和“数据”。

工业连接器是承担电流或信号连接作用的“桥梁”。然只是一个组成部分，但却起着至关重要的作用。

目前还没有统一的连接器分类 标准，新的应用领域不断涌现，结构不断增长，很难对固定的模式进行分类命名，尽管如此，一些基本的分类原则仍然有效，让我们先了解一下连接器分类，

根据内外连接的电子设备的功能，互连的层次分为六层

第一层：组件与封装的互连。
第二层：包对板互连。
第三层：板对板互连。
第四层：组件到组件的互连。
第五层：输入和输出接口的组件到组件互连。
第六层：系统与系统的互连。


连接器按照结构分类示意图

根据结构
板对板连接器
板到线连接器
线对线连接器
根据功率
电源连接器（传输电源）
信号连接器（传输信号）
高频连接器（传输数据）
根据形状
圆形连接器，多用于军事装备中。
矩形连接器，用途广泛且发展迅速。

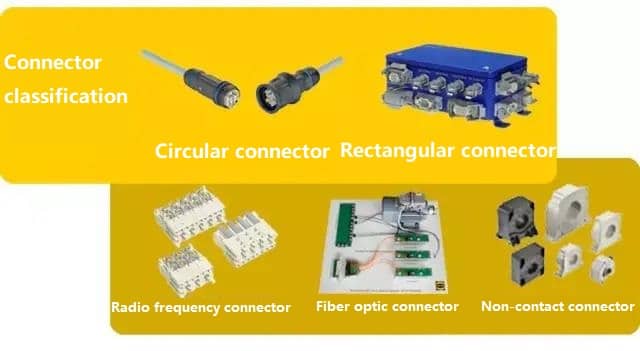

所以综上所述，考虑到连接器的技术发展和行业应用，参照相关技术标准，连接器可以分为五大类。

矩形连接器
圆形连接器
射频连接器
光纤连接器
非接触式连接器（如接近开关等）


连接器

以上给大家介绍了连接器产品的分类，大家可以很容易的记住。而如果用户想进一步了解连接器产品，则需要掌握其产品型号的命名，即订货号。
型号命名是用户采购和连接器制造商生产计划的基础。两个原则将连接业务作为一个整体来管理。
第一个是字母代码后面跟着一个数字，目的是反映产品在型号命名中的全部或大部分结构质量。这样做的好处是，型号很容易识别。缺点是型号可能会更长、更复杂。随着连接缩小的趋势，可用于打印代码的空间也在不断缩小，使得打印代码的打印难度加大。
第二种选择是使用纯阿拉伯数字的组合。这种方法的优点是，它是直接的，可管理的，易于打印。
可以预期，这两种方式将长期共存，并不断丰富和发展。
连接器是几乎所有电子项目的共同组成部分。解连接器的选择过程，以及在选择过程中要注意什么，在设计过程中就变得非常重要。

II如何选择工业连接器？
连接器选择过程
工业连接器的选择过程一般需要以下过程。

1、机构工程师确认连接件的机械特性（耐温、耐湿、耐腐蚀）；
2、硬件工程师计算连接器过电流的能力；
3、确认多个连接器是否可以防哑，防止在选择不同连接器时选择同一型号；
4、硬件确认信号和电源从不同的连接器走，是否会有连接器外伸模块内部芯片损坏；
5、确定公销的排列顺序；
6、软件转换后确定母联头的排列顺序；
7、转换完成后，仔细检查电路板与线束的接线是否正确。

在上述过程中，应特别注意以下几个方面

1 在设计过程中，需要注意在做接脚顺序的时候定义的顺序要一致。（双排针比较容易出错，因为有两种不同的计数周期和上下计数方式）
2 创建完成后，硬件工程师必须与构建库的工程师进行确认。
3某些形状和图纸需要仔细确认（普通对接插座更有可能分析订单）
4如果不是普通的对接插座，需要注意的是：观点一定要确认是从上到下的，还是看看吧。在有两种观点的情况下，做线束的工程师会仔细留意母头，做印刷电路板的工程师会留意公头，因为有两种，所以不容易出错。对于其他情况下，如果米用针，用外壳形成一个外壳，要注意的是，针是不是在方向。建立图书馆的工作只能成功地完成，只有从母亲头的命令向公众。

选择连接器时必须考虑的14件事
常用的工业连接器种类比较广泛，其中有12大类。尽管类型众多，选择时必须遵循以下14点，包括主流、阻抗匹配、屏蔽、通用性、成本、可用性等14个标准。
流量：在选择电源信号的连接器时，更关心的是连接器的流量。我们必须使用下拉式设计，同时注意引脚之间的绝缘耐压。
结构尺寸：连接器的外形尺寸非常重要，在产品中有一定的空间限制，特别是在单板上，不能干扰其他元器件。根据使用空间的不同，安装场地选择合适的安装方式和形状（直型、弯型、T型、圆形、方形）。
阻抗匹配：有些信号是有阻抗要求的，尤其是射频信号，对阻抗匹配的要求更为严格，而阻抗失配会引起信号反射，影响信号传输。一般的信号传输对连接器的阻抗没有特殊的要求。
屏蔽：随着通信产品的发展，电磁兼容性越来越受到重视。当需要所选连接器时，有一个金属外壳，而电缆需要屏蔽。屏蔽是要连接到连接器的金属外壳，以实现屏蔽。也可以用注塑的方法将插头部位包起来，电缆的屏蔽层焊接到铜皮上。
防误接插头：一是连接器本身旋转180度，错接位置造成信号错接。此时，要注意尽可能选择防错插头连接器。或者我们可以保证连接器的相对位置关系，以确保组装是唯一的；另一方面，几个信号使用同一个连接器的类型减少材料。这时，插头上可能会出现B插头。这时，就要注意了，如果是这样的话，就会造成严重的后果，在A、B接口时一定要选择不同类型的插座。
可靠性：连接器用于连接信号，因此连接部分可靠（例如，表面接触优于点接触，针孔优于蓬松，等）的情况。
通用性：在连接器的选择过程中尽可能选择一个通用对象，特别是在同一系列之间。连接器的选用具有较强的通用性，减少了材料的种类，在增加减号成本的同时降低了供货风险。
用途：连接器在使用环境、盐、霉、冷等环境时有特殊要求。
锁定功能：当连接器松开时发生时，要求连接器具有锁定功能。
成本：费用也是选择过程中一个比较重要的因素。随着市场竞争的日益激烈，连接器的合适选择，连接器的自身成本，以及加工成本都需要综合考虑。
可用性：连接器的供应受到多种因素的影响。例如，一般连接器比不常见的连接器更好。
插拔频率：连接器具有一定的使用寿命。插头数量达到极限后，连接器的性能会下降。
附加的：根据是否带电，选择针型或孔型连接器。
综合考虑：在选择连接器的过程中，并不是独立的，往往是相互作用的。以，我们在连接器的选择过程中应该对其加以考虑，选择最适合的连接器，而质量的选择会在不同的阶段对产品产生不同程度的影响。
